4-schneidiger Eckradius-Schaftfräser

Spotlight-Ausstellungen

Beschreibung

Im Bereich der modernen Fertigung sind effiziente Schneidwerkzeuge für die Bearbeitungsqualität und -effizienz von großer Bedeutung. Dieser 4-schneidige Eckenradius-Schaftfräser wird aufgrund seines Hartmetallmaterials, seines Kehlradius und seiner speziellen Beschichtung häufig in verschiedenen Bereichen eingesetzt. Es handelt sich um ein effizientes Schneidwerkzeug für die Bearbeitung mit einem speziellen Rillendesign, das während der Bearbeitung für eine glattere Oberfläche sorgen und die für die Bearbeitung erforderliche Zeit verkürzen kann. Darüber hinaus verfügt es über vier Schneidkanten mit regelmäßiger Nutlänge, die den Kehlradius an der Unterseite der Frässchulter effizient bearbeiten und die Vorschubgeschwindigkeit verbessern, wodurch die Werkzeuglebensdauer verlängert und die Produktivität verbessert wird.



Merkmale

1. Nutdesign: Dieser 4-schneidige Eckenradius-Schaftfräser verfügt über vier Nuten, die während der Bearbeitung eine glattere Oberfläche erzielen können. Gleichzeitig kann das Vorhandensein der Nut auch die Bearbeitungszeit verkürzen und die Produktionseffizienz verbessern.



2. Gestaltung des Kehlradius: Die Gestaltung des Kehlradius ermöglicht dem Schaftfräser eine höhere Genauigkeit. Insbesondere bei anspruchsvollen Materialien wie Edelstahl, gehärtetem Stahl und anderen Legierungen kann eine präzisere Schneidwirkung erzielt werden.



3. Spezielle DLC-Beschichtung: Der Schaftfräser ist mit einer speziellen DLC-Beschichtung beschichtet, die mehrere Vorteile bietet. Erstens kann die DLC-Beschichtung Korrosion wirksam verhindern und Schneidwerkzeuge vor äußeren Einflüssen schützen. Zweitens kann die DLC-Beschichtung auch die Lebensdauer von Werkzeugen verlängern und das Risiko von Verschleiß und Beschädigungen verringern.



4. Auswahl mehrerer Größen: Bietet die Wahl zwischen metrischen und britischen Größen, um unterschiedlichen Verarbeitungsanforderungen gerecht zu werden. Diese Auswahl an mehreren Größen macht das Werkzeug flexibler und vielseitiger.



Anwendung



• Metallverarbeitung: Im Bereich der Metallverarbeitung, insbesondere beim Umgang mit Edelstahl, gehärtetem Stahl und anderen Materialien, kann dieser 4-schneidige Eckradius-Schaftfräser hochpräzise und effiziente Lösungen für die Bearbeitung bieten.

• Luft- und Raumfahrt: Diese Branchen erfordern eine extrem hohe Präzision und Qualität der Teile, und das mit diesem Fräser hergestellte Werkstück weist einheitliche Spezifikationen und eine hohe Präzision auf, die diese Anforderungen erfüllen können.

• Bearbeitungswerkstatt: Sie kann den Anforderungen verschiedener Materialien und Bearbeitungsaufgaben gerecht werden und einen präzisen Schneideffekt für die Herstellung mechanischer Teile erzielen.





Fabrik





Produktbeschreibung





55HRC 4-schneidiger Eckradius-Schaftfräser aus Hartmetall mit Beschichtung





SPEZIFIKATION	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 Millimeter	12 Millimeter	4 Millimeter	50 Millimeter
D4*16*D4*75L	R0.1-R0.5/R1	4 Millimeter	16 Millimeter	4 Millimeter	75Millimeter
D4*20*D4*100L	R0.1-R0.5/R1	4 Millimeter	20 Millimeter	4 Millimeter	100 Millimeter
D5*15*D5*50L	R0.1-R0.5/R1	5 Millimeter	15 Millimeter	5 Millimeter	50 Millimeter
D5*20*D5*75L	R0.1-R0.5/R1	5 Millimeter	20 Millimeter	5 Millimeter	75mm
D5*25*D5*100L	R0.1-R0.5/R1	5 Millimeter	25 Millimeter	5 Millimeter	100 Millimeter
D6*18*D6*50L	R0.1-R0.5/R1	6 Millimeter	18 Millimeter	6 Millimeter	50 Millimeter
D6*24*D6*75L	R0.1-R0.5/R1	6 Millimeter	24Millimeter	6 Millimeter	75mm
D6*30*D6*100L	R0.1-R0.5/R1	6 Millimeter	30 Millimeter	6 Millimeter	100 Millimeter
D8*24*D8*60L	R0.1-R0.5/R1	8mm	24mm	8 Millimeter	60 Millimeter
D8*30*D8*75L	R0.1-R0.5/R1	8 Millimeter	30mm	8 Millimeter	75Millimeter
D8*35*D8*100L	R0.1-R0.5/R1	8 Millimeter	35 Millimeter	8 Millimeter	100 Millimeter
D10*30*D10*75L	R0.1-R0.5/R1	10 Millimeter	30 Millimeter	10 Millimeter	75Millimeter
D10*45*D10*100L	R0.1-R0.5/R1	10 Millimeter	45 Millimeter	10 Millimeter	100 Millimeter
D12*35*D12*75L	R0.1-R0.5/R1	12 Millimeter	35mm	12 Millimeter	75Millimeter
D12*45*D12*100L	R0.1-R0.5/R1	12mm	45 Millimeter	12 Millimeter	100 Millimeter



Toleranzen
Flötendurchmesser	Toleranz des Nutdurchmessers	Schaftdurchmessertoleranz
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Anwendung
Kohlenstoffstahl Legierter Stahl	Vorgehärteter Stahl	Hochgehärtet				Edelstahl	Kupferlegierung	Aluminiumlegierung
	45HRC	50 HRC	55HRC	60 HRC	65HRC
○	○	√	√			○	○	○



Empfohlene Parameter



Material	Kohlenstoffstahl, legierter Stahl, S45C, FC, FCD, SCM, S50C, SKS...		Legierter Stahl, Werkzeugstahl SCR, SNCM, SKD11, SKD61.NAK80		Harter Stahl, SKD11
Härte	HRC30-KARTON		HRC50-KARTON		HRC60-KARTON
Durchmesser	Schnittgeschwindigkeit (VC) (mm-1)	Vorschub (F) (mm-min)	Schnittgeschwindigkeit (VC) (mm-1)	Vorschub (F) (mm-min)	Schnittgeschwindigkeit (VC) (mm-1)	Vorschub (F) (mm-min)
1mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 Millimeter	10000	550	10000	280	4600	170
3 Millimeter	9000	600	5500	310	3500	220
4 Millimeter	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6 Millimeter	4500	820	3800	420	1600	300
8 Millimeter	3500	820	2800	420	1000	300
10 Millimeter	3000	820	1800	420	900	300
12 Millimeter	2000	820	1600	350	800	300
16 Millimeter	1500	650	1000	300	500	150
20 Millimeter	1200	650	900	300	400	150





Rohstoffliste



Grad	ISO-Code	Chemische Zusammensetzungen (%)		Korngröße (um)	Körperlich-mechanische Eigenschaften (größer oder gleich)			Beschichtung
		Toilette	Co		Dichte (g/cm3)	Härte (HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO-SCHWARZ
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLAU)

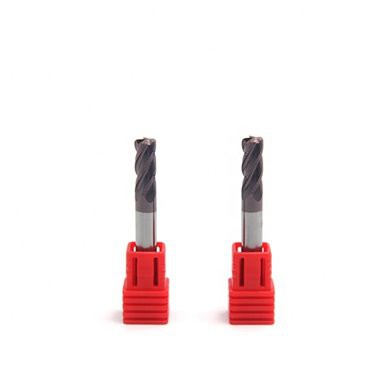

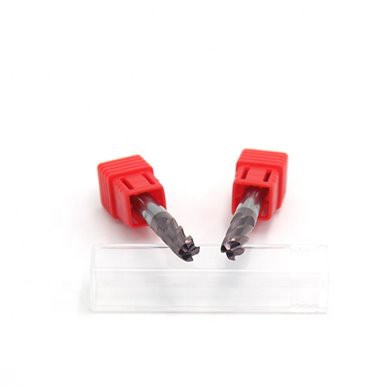

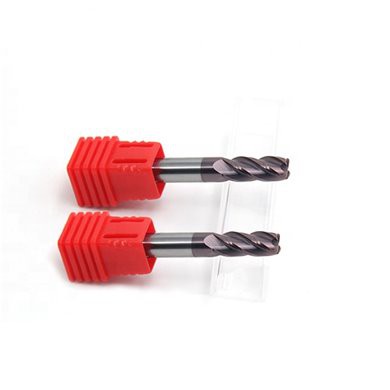

Detaillierte Fotos





4-schneidiger Eckradiusfräser	4-schneidiger Eckenradius-Hartmetallfräser	4-schneidiger Eckradius-Hartmetallfräser
