DLC-beschichteter U-Nut-Schaftfräser für Aluminium

Spotlight-Ausstellungen

Beschreibung

Im Bereich der modernen Zerspanung sind präzise Schneidwerkzeuge der Schlüssel zu guten Bearbeitungsergebnissen. Dieser U-Nut-Schaftfräser für Aluminium mit DLC-Beschichtung wurde speziell für die Aluminiumbearbeitung entwickelt und verfügt über eine einzigartige Struktur, DLC-Beschichtung und innovatives Design. Es leistet bei verschiedenen Bearbeitungsaufgaben gute Dienste und bietet genaue und effiziente Lösungen für Aluminiumbearbeitungsaufgaben. Der Fräser verfügt nicht nur über eine hervorragende Antihaftwirkung, sondern kann auch die Standzeit des Werkzeugs um bis zu 100 % verlängern. Dies trägt nicht nur zur Reduzierung der Bearbeitungskosten bei, sondern reduziert auch die Häufigkeit des Werkzeugwechsels.



Merkmale

1. U-Nut-Design: Dieser U-Nut-Schaftfräser für Aluminium mit DLC-Beschichtung verfügt über ein U-Nut-Design, das dabei hilft, Grate zu beseitigen, die Oberfläche des Werkstücks glatt zu halten, eine Beschädigung des Endprodukts zu vermeiden und eine hochwertige Oberfläche zu gewährleisten wird bearbeitet.



2. DLC-Beschichtung: Die Oberfläche des Werkzeugs ist mit einer DLC-Beschichtung behandelt, um eine Antihaftwirkung zu erzielen. Dadurch eignet es sich für die Bearbeitung verschiedener Nichteisenmetallwerkstoffe wie Aluminiumlegierungen, GFK, CFK, Kupferlegierungen und Graphit und bietet Lösungen für vielfältige Bearbeitungsaufgaben.



3. Reduzierung des Schnittwiderstands: Seine Beschichtung sorgt für geringe Reibungseigenschaften, wodurch der Schnittwiderstand erheblich verringert werden kann, wodurch die Schneideffizienz verbessert und der Energieverbrauch gesenkt wird.



4. Schlichten und Trockenschneiden: Das Werkzeug leistet beim Schlichten gute Dienste und kann zum Trockenschneiden ohne Schmiermittel verwendet werden. Dies reduziert die Komplexität und Umweltbelastung im Produktionsprozess weiter.



Anwendung

• Aluminiumverarbeitung: Dieser U-Nut-Schaftfräser für Aluminium mit DLC-Beschichtung bietet eine hervorragende Leistung im Bereich der Aluminiumverarbeitung und ist zum Werkzeug erster Wahl für die Verarbeitung von Aluminiumlegierungsteilen und Aluminiumprodukten geworden.

• Verbundwerkstoffbearbeitung: Auch bei der Bearbeitung von Verbundwerkstoffen wie GFK und CFK weist dieses Werkzeug eine hervorragende Leistung auf. Aufgrund seiner Antihaftwirkung und Schneideffizienz eignet es sich für die präzise Bearbeitung von Verbundwerkstoffen.

• Bearbeitung von Kupferlegierungen und Graphit: Aufgrund seines harten Legierungsmaterials eignet es sich für die Bearbeitung spezieller Materialien wie Kupferlegierungen und Graphit und bietet effiziente und hochwertige Schneidlösungen für diese Materialien.



Fabrik





Produktbeschreibung

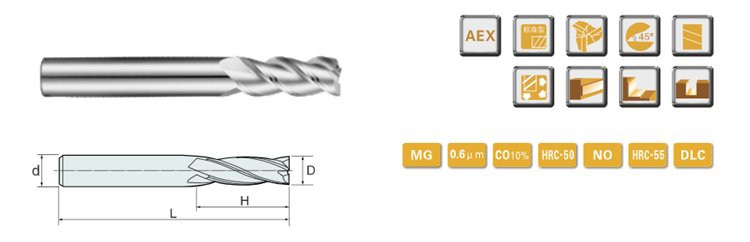

55-60HRC 3-schneidiger U-Typ-Schlitz-Hartmetall-Schaftfräser mit DLC-Beschichtung für Aluminium





SPEZIFIKATION	d1	L1	D	L
D1*3*D4*50L	1mm	3mm	4mm	50mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4mm	50mm
D2*6*D4*50L	2mm	6mm	4mm	50mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4mm	50mm
D3*9*D4*50L	3mm	9mm	4mm	50mm
D3.5*10*D4*50L	3,5 mm	10mm	4mm	50mm
D4*12*D4*50L	4mm	12mm	4mm	50mm
D4*16*D4*75L	4mm	16mm	4mm	75mm
D4*20*D4*100L	4mm	20mm	4mm	100mm
D5*15*D5*50L	5mm	15mm	5mm	50mm
D5*20*D5*75L	5mm	20mm	5mm	75mm
D5*25*D5*100L	5mm	25mm	5mm	100mm
D6*18*D6*50L	6mm	18mm	6mm	50mm
D6*24*D6*75L	6mm	24mm	6mm	75mm
D6*30*D6*100L	6mm	30mm	6mm	100mm
D8*24*D8*60L	8mm	24mm	8mm	60mm
D8*30*D8*75L	8mm	30mm	8mm	75mm
D8*35*D8*100L	8mm	35mm	8mm	100mm
D10*30*D10*75L	10mm	30mm	10mm	75mm
D10*45*D10*100L	10mm	45mm	10mm	100mm
D12*35*D12*75L	12mm	35mm	12mm	75mm
D12*45*D12*100L	12mm	45mm	12mm	100mm
D14*45*D14*100L	14mm	45mm	14mm	100mm
D16*45*D16*100L	16mm	45mm	16mm	100mm
D18*45*D18*100L	18mm	45mm	18mm	100mm
D20*45*D20*100L	20mm	45mm	20mm	100mm
D6*45*D6*150L	6mm	45mm	6mm	150mm
D8*50*D8*150L	8mm	50mm	8mm	150mm
D10*60*D10*150L	10mm	60mm	10mm	150mm
D12*60*D12*150L	12mm	60mm	12mm	150mm
D14*70*D14*150L	14mm	70mm	14mm	150mm
D16*75*D16*150L	16mm	75mm	16mm	150mm
D18*75*D18*150L	18mm	75mm	18mm	150mm
D20*75*D20*150L	20mm	75mm	20mm	150mm



Toleranzen
Flötendurchmesser	Toleranz des Nutdurchmessers	Schaftdurchmessertoleranz
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Anwendung
Kohlenstoffstahl Legierter Stahl	Vorgehärteter Stahl	Hochgehärtet				Edelstahl	Kupferlegierung	Aluminiumlegierung
	45HRC	50 HRC	55HRC	60 HRC	65HRC
								○



Empfohlene Parameter



Material	Kohlenstoffstahl, legierter Stahl, S45C, FC, FCD, SCM, S50C, SKS...		Legierter Stahl, Werkzeugstahl SCR, SNCM, SKD11, SKD61.NAK80		Harter Stahl, SKD11
Härte	HRC30		HRC50		HRC60
Durchmesser	Schnittgeschwindigkeit (VC) (mm-1)	Vorschub (F) (mm-min)	Schnittgeschwindigkeit (VC) (mm-1)	Vorschub (F) (mm-min)	Schnittgeschwindigkeit (VC) (mm-1)	Vorschub (F) (mm-min)
1mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2mm	10000	550	10000	280	4600	170
3mm	9000	600	5500	310	3500	220
4mm	6000	750	5000	400	2200	220
5mm	4800	800	4000	400	1700	240
6mm	4500	820	3800	420	1600	300
8mm	3500	820	2800	420	1000	300
10mm	3000	820	1800	420	900	300
12mm	2000	820	1600	350	800	300
16mm	1500	650	1000	300	500	150
20mm	1200	650	900	300	400	150





Rohstoffliste



Grad	ISO-Code	Chemische Zusammensetzungen (%)		Korngröße (um)	Körperlich-mechanische Eigenschaften (größer oder gleich)			Beschichtung
		Toilette	Co		Dichte (g/cm3)	Härte (HRA)	TRS(N/mm2)
YG10X(50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U(55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO-SCHWARZ
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (BLAU)



Detaillierte Fotos

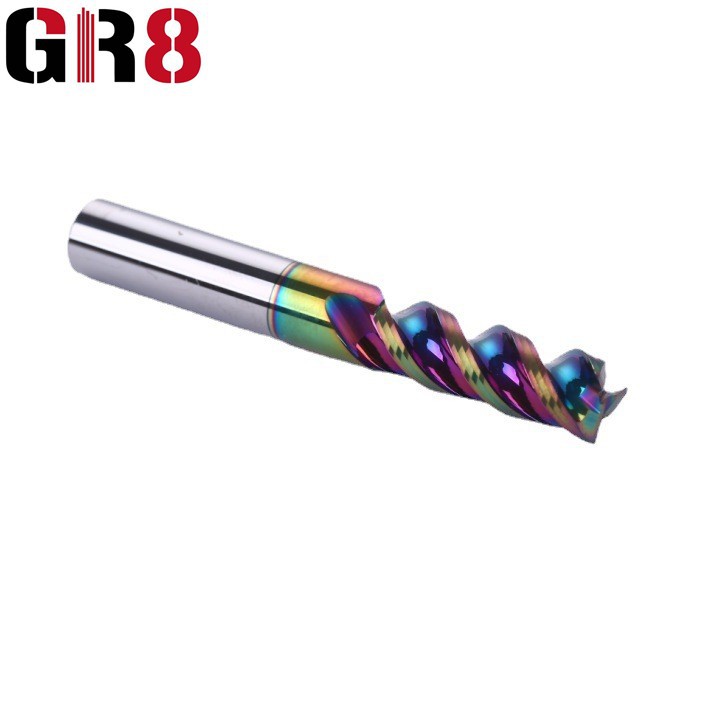

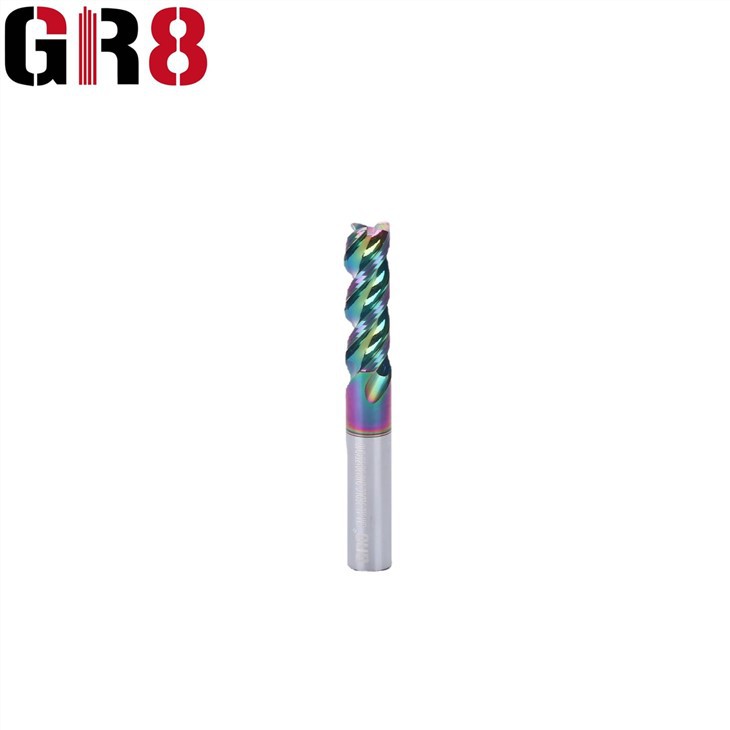

DLC-beschichtete U-Schlitz-Schneidwerkzeuge für Aluminium	DLC-beschichteter U-Nut-Fräser für Aluminium	DLC-beschichteter U-Schlitzfräser für Aluminium





Unsere Vorteile



Vor-Ort-Inspektion aller Prozesse, Inspektionsprotokolle bleiben 3 Jahre lang rückverfolgbar.

Alle Inspektoren sind qualifiziert und verfügen über internationale Zertifikate.

Qualifizierte WPS und professionelle Schweißer garantieren die Schweißqualität.

100 % Kontrolle der fertigen Sprossen vor dem Versand.

Regelmäßige Schulung des Inspektionspersonals





Verpackung





FAQ



1. F: Wie hoch ist Ihre Mindestbestellmenge? Können Sie mir Muster zusenden?

A: Unsere Mindestmenge beträgt 1 Satz. Wir können Ihnen einen Katalog zusenden und heißen Sie herzlich willkommen, unser Unternehmen zu besuchen.



2. F: Welches Qualitätsniveau haben Ihre Produkte?

A: Wir haben bisher CE-, ISO-, SGS-, TÜV- und SONCAP-Zertifikate.



3. F: Wie lange ist die Lieferzeit Ihrer Maschine?

A: Im Allgemeinen beträgt die Lieferzeit unserer Maschine etwa 30 Tage. Die Lieferung kundenspezifischer Maschinen erfolgt nach Absprache mit unseren Kunden.



4. F: Kann die Maschine an unsere Bedürfnisse angepasst werden, z. B. durch Anbringen unseres Logos?

A: Sicherlich kann unsere Maschine an Ihre Bedürfnisse angepasst werden. Das Anbringen Ihres Logos ist ebenfalls möglich.
